在机械设备中，轴承作为支撑旋转部件的关键部件，其组合设计和配置对设备的整体性能和可靠性有着至关重要的影响。本文将从轴承的组合设计原则、配置方式、常见的支承结构简图以及滚动轴承组合设计的典型结构四个方面进行详细阐述。

一、轴承的组合设计原则
轴承的组合设计不仅需要考虑轴承本身的类型和尺寸，还需要妥善解决轴系的固定、配合、间隙调整、装配拆卸、润滑及密封等问题。

轴向固定：确保轴承在轴上的位置稳定，防止轴向窜动。常见的轴向固定方式包括轴肩固定、轴肩与弹性挡圈、轴肩与轴端压板、轴肩与圆螺母及止推垫圈等。设计时需注意轴肩圆角半径小于轴承内圈圆角半径，轴肩高度小于轴承内圈厚度，便于拆卸。

配合与间隙调整：合理选择轴承与轴、轴承座孔的配合类型（压入配合、定位配合、滑动配合），确保轴承的旋转精度和稳定性。间隙调整则是通过预紧等方法，使轴承在特定工况下达到最佳工作状态。

润滑与密封：润滑旨在降低摩擦阻力、减轻磨损，同时起到吸振、冷却、防锈和密封的作用。密封则是防止润滑剂流失和外界灰尘、水分侵入轴承。根据轴承的工作条件选择合适的润滑剂和密封方式至关重要。

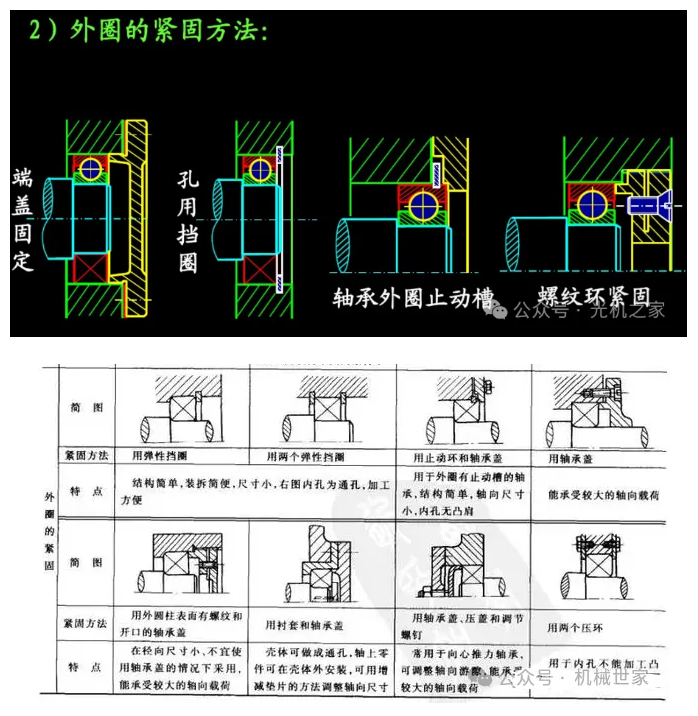

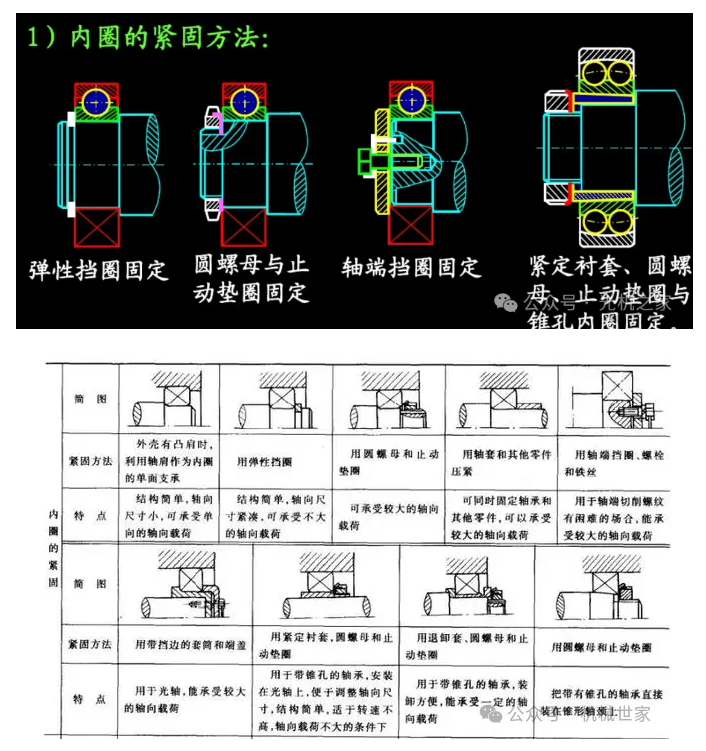

二、滚动轴承的轴向固定方法

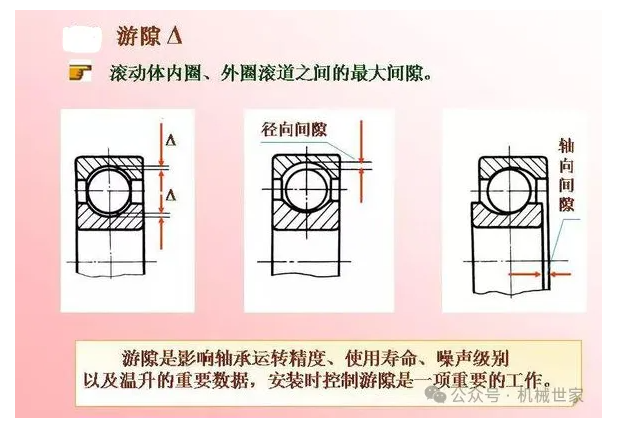

三、轴承的游隙

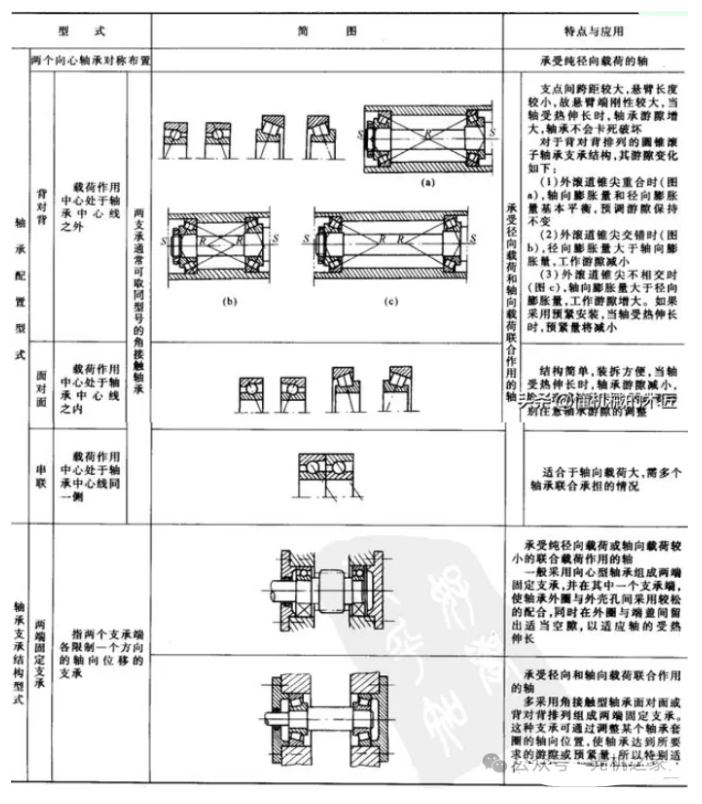

四、轴承的配置方式

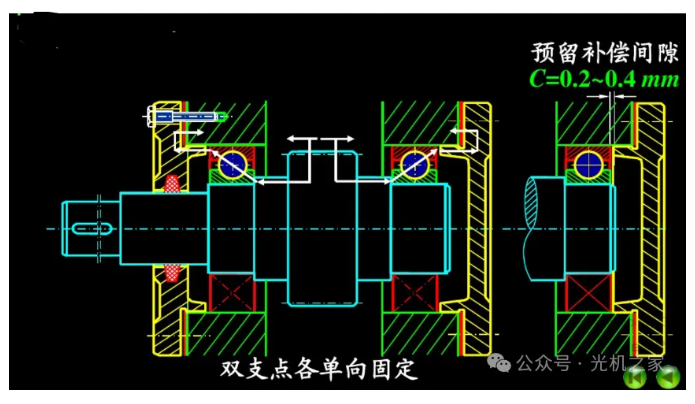

1、两端单向固定

轴系两端各设置一个固定轴承，分别限制轴系两个方向的移动。这种结构简图通常表现为轴上两端各有一个轴承，且两端均通过轴肩、圆螺母等方式固定。

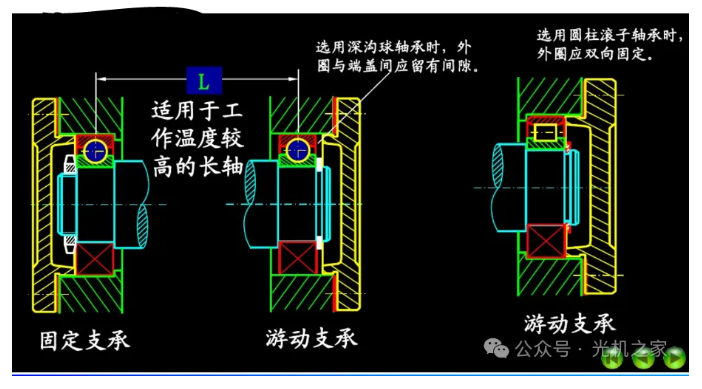

2、一端双向固定、一端游动

轴系一端设置一个固定轴承组（可能包含多个轴承），另一端设置一个游动轴承。固定端通过圆螺母、止推垫圈等固定，游动端则通过弹性挡圈等方式确保轴承内圈与轴固定，外圈可自由游动。

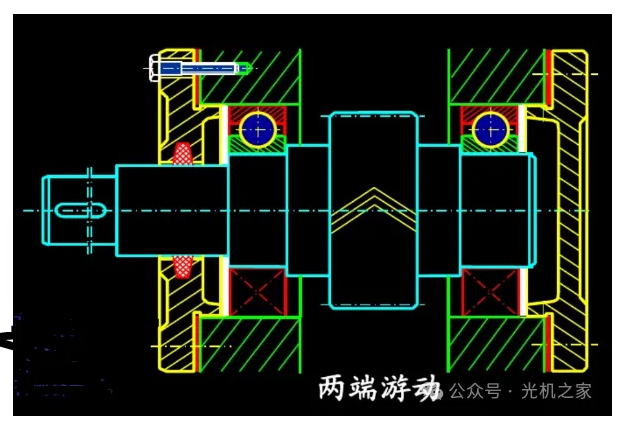

3、两端游动

轴系两端均设置游动轴承，允许轴系双向游动。这种结构简图表现为轴上两端均为游动轴承，且两端轴承外圈均与轴承座孔保持一定间隙。

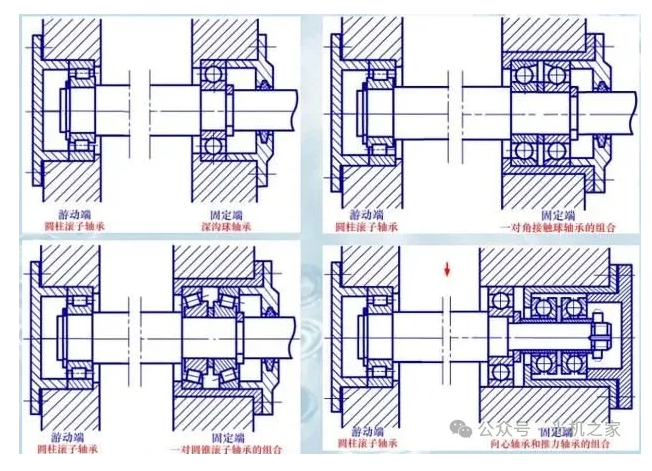

五、滚动轴承组合设计的典型结构

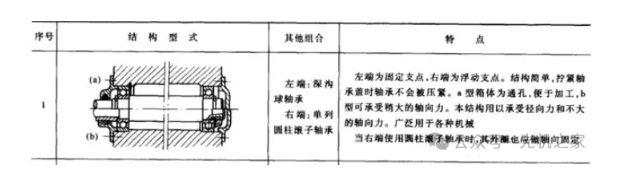

1、深沟球轴承+圆柱滚子轴承

这种组合结构适用于一端固定、一端浮动的轴承配置方式。深沟球轴承作为固定端轴承承受联合负荷（径向和轴向力），圆柱滚子轴承作为浮动端轴承允许轴在一定范围内轴向移动。

2、配对单列圆锥滚子轴承+圆柱滚子轴承

这种组合结构适用于需要承受较大轴向力和径向力的场合。配对单列圆锥滚子轴承通过预紧提高轴承刚度和旋转精度，作为固定端轴承；圆柱滚子轴承则作为游动端轴承。

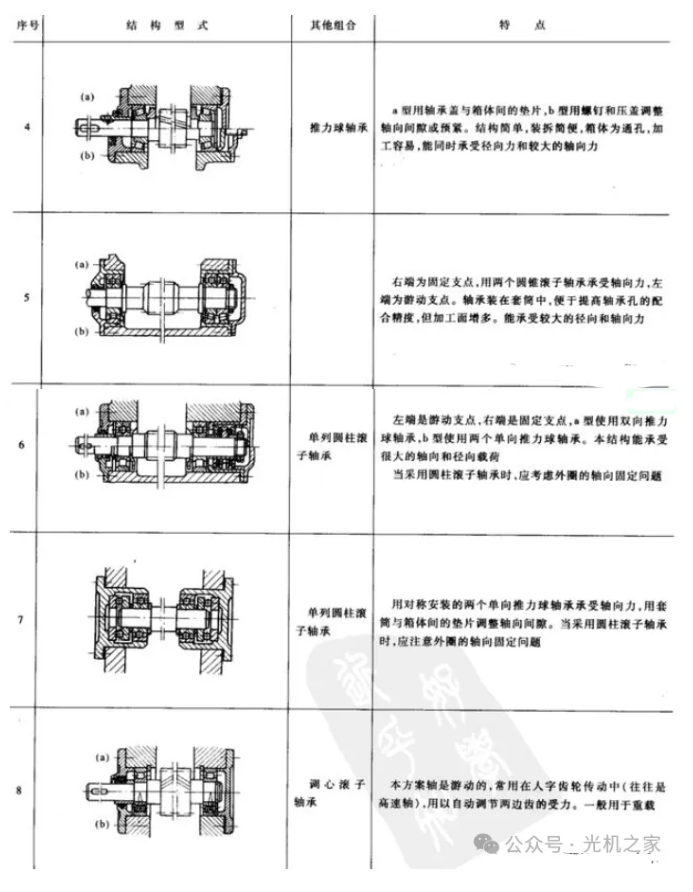

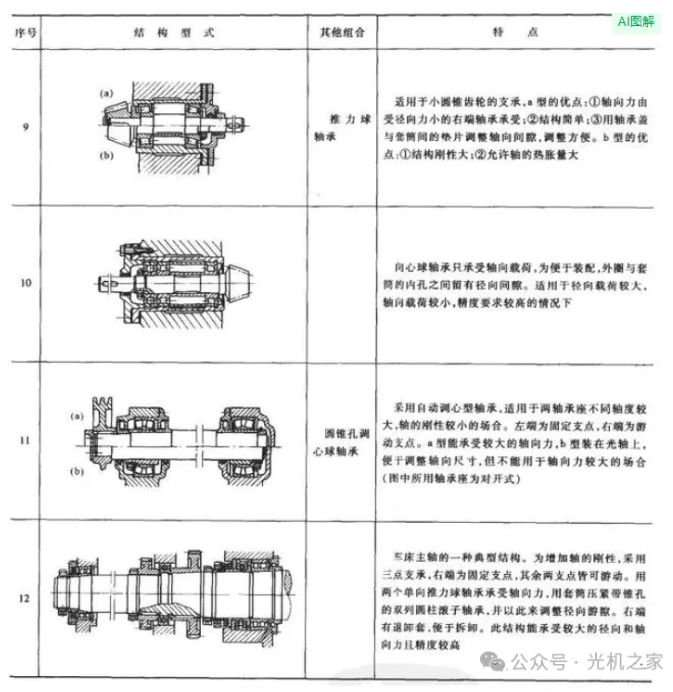

3、其余轴承组合

结语
轴承的组合设计与配置是确保机械设备正常运行的重要环节。通过合理选择轴承类型、配置方式以及支承结构，并遵循一定的设计原则，可以显著提高轴承的性能和可靠性。
